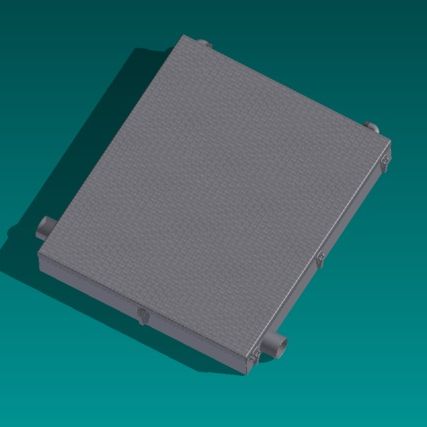

Alpha Wärmetauscher

- Energie Ersparnis bis zu 65%
- Das Gehäuse besteht aus Edelstahl
- Der Absorber besteht aus Kupfer
- Das Gewicht beträgt ca. 35kg

Art.-Nr. DWT - 8787

Funktionsbeschreibung Wärmetauscher

Der Wärmetauscher sollte nah am Abwasserablauf angebracht werden um einen möglichst hohen Wirkungsgrad zu erzielen. Der Wärmetauscher besitzt vier Wasseranschlüsse. An einem der Wasseranschlüsse wird die Brauchwasserleitung von der Duschwanne angeschlossen (siehe Datenblatt Position 1), dabei wird das warme Brauchwasser am Absorber vorbei geleitet und überträgt die Wärme an diesen.  Das abgekühlte Brauchwasser strömt nun über den Ablaufstutzen (siehe Datenblatt Position 2) wie üblich in das Abflusssystem. Die Kaltwasserleitung wird an dem Eingangsanschluss (s. Datenbl. P.3) montiert. Das kalte Wasser (ca. 10°C) durchströmt den Absorber nimmt dabei die Wärme des Brauchwassers auf und verlässt vorgewärmt über den Ausgangsanschluss (s. Datenbl. P.4) den Apparat und fließt zur Armatur.

Jetzt wird nur noch eine geringe Menge an neu erhitztem Wasser benötigt.

Um je nach Brauchwassermenge (Unterschiedliche Leistung der Hauswasserversorgung, Duschbrausen usw…) den optimalen Wirkungsgrad zu erzielen kann der Brauchwasserablauf individuell durch verdrehen der Ventilwelle (s. Datenbl. P5) eingestellt werden. Ein interner Überlauf garantiert ein schnelles abfließen (z.B. Stöpsel ziehen nach einlassen der Duschwanne).



gjjfsjjfjsf

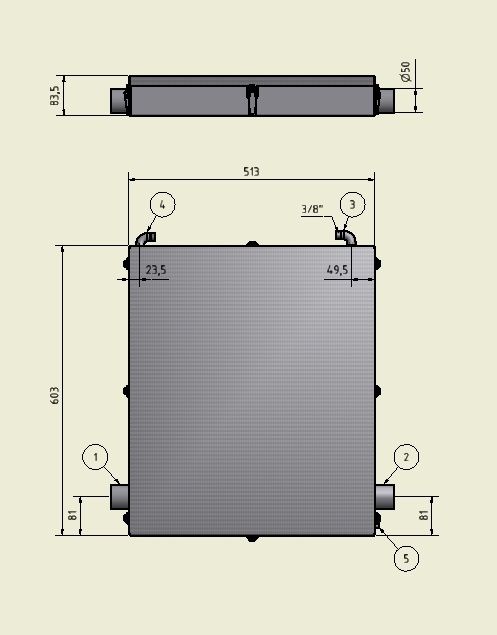

Datenblatt:

Art.-Nr. DWT - 8787
